Menimbang banyaknya rekan-rekan dari dunia kerajinan yang menanyakan saya tentang cara membuat mesin bubut kayu sederhana,maka kali ini saya akan menyajikan cara membuatnya. Namun postingan ini sedikit tidak berhubungan dengan postingan sebelumnya yang berisi tentang tutorial mesin bubut logam konvensional. Postingan ini bukan buat anda yang sudah mengerti mesin bubut konvensional,atau juga bukan untuk yang sedang belajar mesin bubut logam umumnya,namun seperti kata saya di awal adalah untuk teman teman pengerajin kayu.

Jika anda berniat membuat sebuah mesin bubut kayu sederhana namun langsung bisa dipakai berproduksi,ada beberapa alt dan bahan yang kita perlukan:

1. satu buah papan kayu ataupun meja
2. satu potong as besi ± panjang35cm diameter 1"
3. satu potong as berulir ± panjang 25 cm ukuran drat W1" (kita bisa membeli di toko baut atau memesan di bengkel bubut)
4. satu buah vully untuk poros
5. satu buah pencekam/catok kayu (buat di bubutan)
6. satu buah senter putar,yang akan menyangga benda kerja(buat di bubutan)
7. dua buah pillow blok diameter lobang sesuai as
8. dua buah mur yang di las di atas sebuah plat ± 12x20cm tebal 8mm atau lebih
9. satu buah mur untuk kontra
10. satu potong pipa besi untuk penyangga pahat ,panjangnya sesuai dgn panjang mesin yang di kehendaki
11. dua buah pegangan pipa penyangga
12. satu buah motor listrik ¼HP atau sesuai keperluan
13. tali kipas(v belt)
14. baut-baut pengikat

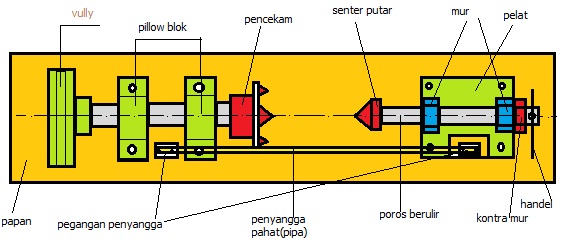

Nah selanjutnya kita susun komponen tersebut diatas papan kayu atau meja yang sudah disiapkan. Kurang lebih seperti gambar berikut.

as spindel dan motor

kepala lepas

Catatan:
Model catok atau pencekam sangatlah bervariasi. Untuk tugas standar,bisa menggunakan seperti di gambar. Sebuah catok planes diameter kira-kira 40mm,satu mata runcing dgn sudut 60º di pusat,dan tiga lainnya di pinggir dengan sudut yang lebih lancip.

Untuk kepala lepas,usahakan agar posisi plat dudukan mur dan as berulir tersebut bisa di pindah mengikuti panjang benda kerja yang di bubut. Gunakan drat kotak untuk tugas yang lebih berat. Pakailah bearing kualitas bagus untuk senter putarnya dan lumasilah.
